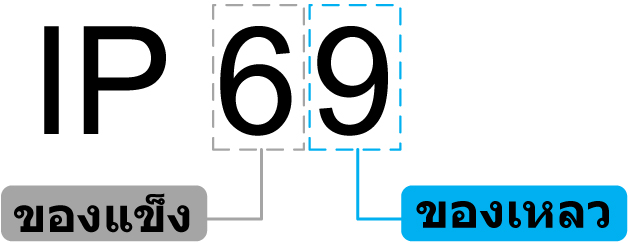

IP 6X ด้านหน้าหมายความว่าป้องกันฝุ่น ( ระดับสูงที่สุดคือ 6 )
ป้องกันฝุ่นได้สมบูรณ์ โดยมาตรฐานนี้ถูกทดสอบบนพื้นที่ที่มีการไหลเวียนของอากาศและฝุ่นเป็นเวลา 8 ชั่วโมง
ยกตัวอย่าง ส่วนใหญ่มาตรฐาน IP นี้จะอยู่ในเครื่องมือวัดแบบติดตั้งหรืออุปกรณ์อื่นๆที่ถูกใช้งานในพื้นที่ตลอดเวลา
---------------------------------------------------------------------------------------------------------------------------------------------
IP ในส่วนตัวเลขด้านหลัง จะเป็นการป้องกันน้ำ
IP65
ป้องกันน้ำจากการฉีดที่ตัวอุปกรณ์ได้จากทุกทิศทาง
ทดสอบโดย ใช้หัวฉีด (Nozzle) ขนาด 6.3 mm ฉีดรอบตัวอุปกรณ์ด้วยแรงดัน 30 kPa ที่ระยะห่าง 3 m และอัตราการไหล
12.5 l/min เป็นเวลา 1 นาทีต่อพื้นที่อุปกรณ์ 1 m2 โดยใช้เวลาในการทดสอบทั้งหมดอย่างน้อย 3 นาที
IP66
ป้องกันน้ำจากการฉีดแบบรุนแรงที่ตัวอุปกรณ์ได้จากทุกทิศทาง
ทดสอบโดย ใช้หัวฉีด (Nozzle) ขนาด 12.5 mm ฉีดรอบตัวอุปกรณ์ด้วยแรงดัน 100 kPa ที่ระยะห่าง 3 m
และอัตราการไหล 100 l/min เป็นเวลา 1 นาทีต่อพื้นที่อุปกรณ์ 1 m2 โดยใช้เวลาในการทดสอบทั้งหมดอย่างน้อย 3 นาที
IP67
ป้องกันการแทรกซึมของน้ำจากการแช่ตัวอุปกรณ์ในน้ำได้ที่ความลึกสูงสุด 1 m เป็นระยะเวลาสูงสุด 30 นาที
การทดสอบ ในกรณีที่เป็นอุปกรณ์ขนาดเล็กจะแช่ตัวอุปกรณ์ลงในน้ำที่ความลึก 1,000 mm โดยวัดจากจุดต่ำสุด
ของตัวอุปกรณ์ถึงผิวน้ำ ในกรณีที่เป็นอุปกรณ์ขนาดใหญ่จะแช่ตัวอุปกรณ์ลงในน้ำที่ความลึก 150 mm
โดยวัดจากจุดสูงสุดของตัวอุปกรณ์ถึงผิวน้ำ เป็นระยะเวลา 30 นาที ทั้ง 2 กรณี
IP68
ป้องกันการแทรกซึมของน้ำจากการแช่ตัวอุปกรณ์ในน้ำได้แบบถาวร
การทดสอบ เนื่องจากระยะความลึกในการใช้งานของอุปกรณ์แต่ละชนิดมีความแตกต่างกัน การทดสอบของมาตรฐาน IP นี้
จะขึ้นอยู่กับโรงงานผู้ผลิตโดยตรงซึ่งโรงงานผู้ผลิตจะระบุความลึกสูงสุดในการใช้งานของอุปกรณ์มาด้วย
IP69K
ป้องกันน้ำจากการฉีดแรงดันสูงพิเศษที่ตัวอุปกรณ์ได้จากทุกทิศทาง ที่อุณหภูมิน้ำสูงสุด 80 °C
ทดสอบโดย ใช้หัวฉีด (Nozzle) ฉีดรอบตัวอุปกรณ์ 4 ตำแหน่งคือทำมุม 0, 30, 60, 90 องศาจากแนวตั้งของอุปกรณ์
ที่ระยะห่าง 100-150 mm ด้วยแรงดัน 8-10 MPa และอัตราการไหล 14-16 l/min ที่อุณหภูมิน้ำ 80 °C เป็นเวลา
ตำแหน่งละ 30 วินาที (รวมทั้งหมด 2 นาที)
